Bộ điều khiển tụ bù 24 cấp RGT-24H Tense là rơ le giúp tính toán sai lệch giữa dòng điện và điện áp của các pha với nhau. Qua đó đo hệ số công suất phản kháng được chính xác hơn bình thường, đặc biệt nó hoạt động trong cả điều kiện có sóng hài.
RGT-24H thiết kế tối ưu, giúp tính toán bù công suất phản kháng của hệ thống. Công suất bù này được tính bằng cách đo liên tục công suất phản kháng của hệ thống điện, sau đó nó sẽ điều khiển bù bằng cách đóng ngắt các cấp tụ qua contactor tạo sự thay đổi.
-> Liên hệ ngay để được TƯ VẤN VÀ BÁO GIÁ TỐT QUA TẠI ĐÂY
Tính năng của bộ điều khiển tụ bù 24 cấp RGT-24H Tense
- Bộ điều khiển công suất tụ bù tự động (Có truyền thông)
- Bù điện cảm và điện dung cho hệ thống.
- Truyền thông RS485
- Tốc độ kết nối: 9600bps
- Hiển thị: LCD 2×16, led 7 thanh 3×4 với chỉ báo dữ liệu và đèn led cảnh báo
- Hiển thị các thông số: công suất hoạt động, công suất phản kháng, hệ số công suất cosφ; lỗi; thành phần hài (THD), dòng điện, điện áp và công suất phản kháng trên mỗi pha.
- Sử dụng vi điều khiển chuyển mạch thông minh.
- Tự động đặt hệ số C / K hoặc cài đặt thủ công.
- Điều chỉnh thời gian tác động hệ thống
- Điều chỉnh thời gian xả tụ
- Khả năng lưu trữ tổng năng lượng hoạt động và phản ứng
- Có thể bù điện cảm và điện dung theo tỷ lệ mong muốn
- Có thể kết nối với tụ điện ba pha, hai pha và một pha
- Có thể cài đặt các giá trị các bậc của tụ bù
- Hiển thị các giá trị của từng bậc trong từng giai đoạn
- Mật khẩu bảo vệ
- Đặt giá trị giai đoạn bằng tay (tụ điện và cuộn kháng).
Thông số kĩ thuật :
- Mã sản phẩm: RGT-24H
- Hiển thị các thông số: công suất hoạt động, công suất phản kháng, hệ số công suất cosφ; lỗi; thành phần hài (THD), dòng điện, điện áp và công suất phản kháng trên mỗi pha.
- Điện áp hoạt động: 160 – 240VAC
- Tần số hoạt động: 50 / 60 Hz
- Công suất hiệu dụng: <12VA
- Nhiệt độ hoạt động: -20oC đến 50 oC
- Dải đo dòng điện: 5mA đến 5,5A
- Sai số đo: %±1
- Tỉ số biến dòng: 5/5A đến 10000/5A
- Kiểu kết nối: Terminal
- Công tắc tơ relay: 5A / 250VAC chịu tải
- Ngõ ra khởi động: <30V DC / <40mA
- Cách điện kết nối: 2,5kV
- Tốc độ kết nối: 9600bps
- Các giá trị truyền thông: Databit: 8, Stopbit: 1, Parity: Không
- Trung gian kết nối: RS485
- Hiển thị: 2×16 LCD, màn hình 4 số, leds
- Đường kính dây: 2.5mm2 (Ngõ vào dòng điện và điện áp) / 1.5mm2 (Ngõ ra bước)
- Số cấp điều khiển: 24
- Kiểu lắp: Lỗ khoét, gắn mặt cánh tủ
- Kích thước lỗ: 140mm x 140mm
- Kích thước tổng thể (Rộng x Cao x Sâu): 140 x 140 x 65 (mm)
- Khối lượng: < 900g
- Độ cao hoạt động: <2000m
- Cấp độ bảo vệ: IP41 [Bảng điều khiển], IP00 [Thân]

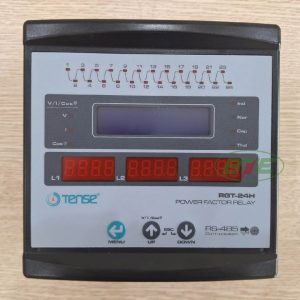

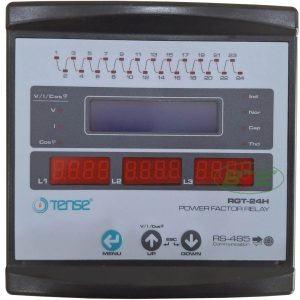

Các hiển thị:
Sơ đồ đấu nối:
Kích thước:

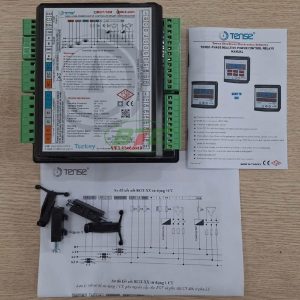

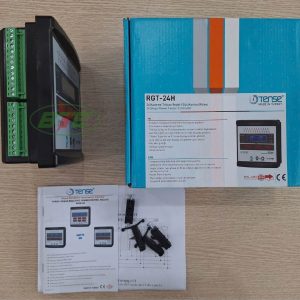

Catalog & Hướng dẫn sử dụng bộ điều khiển tụ Tense RGT-24H
Hướng dẫn sử dụng bộ điều khiển tụ bù TENSE RGT-24H
