RECLOSER ATELEC JWREC 27KV 630/800A (Máy cắt tự động đóng lại)

Mã hàng: JWREC 27-8A
Điện áp định mức: 27kV
Điện áp chịu xung sét: 150kV
Dòng điện định mức: 630/ 800A
Dòng cắt ngắn mạch: 16kA/3s
Tần số: 50Hz
Số chu kì thao tác đóng cắt có tải mà không cần bảo trì: 10.000 lần
Khối lượng: 150kg
Nhiệt độ môi trường: -30°C tới 70°C
Tiêu chuẩn: IEC 622711-111
Xuất xứ: ATELEC/Joongwon. Made in Korea
Bảo hành: 12 tháng

Hotline: 0936137836

Danh mục: Recloser - LBS, Reloser (Máy cắt tự động đóng lại), Reloser (Máy cắt tự động đóng lại) Atelec – Hàn Quốc Thẻ: Máy cắt tự động đóng lại, recloser, Recloser 27kV, recloser atelec, recloser atelec jwrec, recloser atelec jwrec 27kv, recloser atelec jwrec 27kv hải phòng, Recloser nhập khẩu Hàn Quốc

Cấu tạo Recloser ATELEC JWREC 27KV 630/800A

RECLOSER ATELEC JWREC 27KV 630/800A được vận hành bằng tay (nếu có) hoặc được điều khiển bằng điện qua bộ điều khiển với FTU và phải được gắn vào đế và đế lắp đặt trạm biến áp. Cơ cấu truyền động kiểu điện từ đảm bảo thiết bị đóng cắt nhẹ nhàng đồng thời cả 3 pha, số lần đóng cắt lên đến 10000 làn thao tác. Bộ ngắt chân không: bao gồm tiếp điểm chân không lắp theo phương thẳng đứng.

Vật liệu cách điện HCEP:

Vật liệu cách điện sơn Epoxy cao cấp, đặc biệt chống nước.
Trọng lượng nhẹ và thiết kế nhỏ gọn, dễ dàng lắp đặt và thao tác.
Nâng cao hiệu suất vận hành trong môi trường bị ô nhiễm nặng.
Nâng cao độ bền và thời gian sử dụng thiết bị.

san-pham-recloser-atelec-acr-bte-hai-phong-2 — **Cấu tạo Recloser Atelec Jwrec 27kV**

Tính năng

Tự động ngắt khi có sự cố pha, chạm đất, sự cố thoáng qua.
Tự động đóng lặp lại như trình tự lập trình.
Có sẵn các hệ thống SCADA với RTU (hoặc, tích hợp RTU).

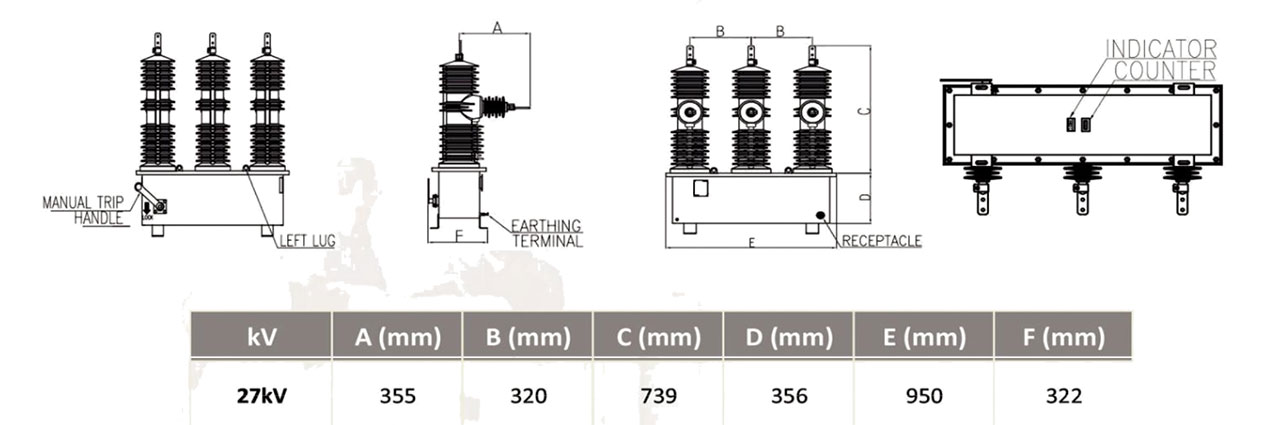

Kích thước Recloser Atelec Jwrec 38kV — **Kích thước Recloser Atelec Jwrec 27kV**

Thông số kỹ thuật

Mô tả	Thông số
Điện áp định mức lớn nhất (Ur)	27kV
Dòng điện liên tục định mức(Ir)	630/800A
Điện áp chịu đựng xung sét (BIL)	150kV
Điện áp chịu đựng tần số công nghiệp – Khô 1 phút, Ướt 10 giây (Ud)	60kV
Tần số định mức (Fr)	50Hz
Khả năng cắt dòng điện ngắn mạch (1s)	≥ 16 kArms
Số chu kì thao tác đóng cắt có tải mà không cần bảo trì	≥ 10.000 chu kỳ
Khả năng cắt dòng ngắn mạch	16kA/3s
(15-20%) dòng cắt danh định (minium X/R =4)	≥ 44 lần
(45-55%) dòng cắt danh định (minium X/R =8)	≥ 56 lần
(90-100%) dòng cắt danh định (minium X/R =14)	≥ 16 lần
Chiều dài đường rò bề mặt tối thiểu	25 hoặc 31mm/ kV tùy điều kiện môi trường
Khoản cách pha tới pha	320 mm
Cấp CT và cảm biến điện áp	Cấp 1 hoặc cấp cao hơn
Chất liệu cách điện	Sơn Epoxy
Khối lượng	150kg
Cấp bảo vệ	IP65
Nhiệt độ môi trường	-30 tới 70
Độ cao	≤ 2000m
Tiêu chuẩn áp dụng	IEC 62271-111 (2019)

Catalog Recloser Atelec Jwrec 27kV

Catalog Recloser ATELEC JWREC
