Giới thiệu Recloser Powersys 38kV 1250A
Máy cắt tự đóng lại Recloser POWERSYS 38KV 1250A được thiết kế đáp ứng các yêu cầu sử dụng bảo vệ phụ tải và đường dây trên không với cấp điện áp lên đến 38KV & dòng định mức cao 1250A.

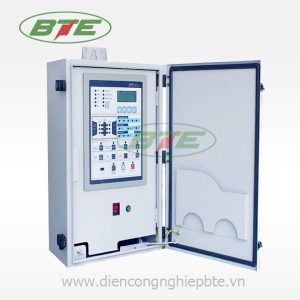

Powersys 38kV được trang bị máy cắt, kèm tủ điều khiển có chức năng kết nối Scada, thực hiển các chức năng bảo về, thu thâp dữ liệu và truyền thông đáp ứng các nhu cầu ngày càng cao của ngành Điện.
Liên hệ ngay để được TƯ VẤN VÀ GỬI BÁO GIÁ QUA TẠI ĐÂY
Cấu tạo Recloser Powersys 38kV
- Cơ cấu truyền động kiểu điện từ đảm bảo thiết bị đóng cắt nhẹ nhàng đồng thời cả 3 pha, số lần đóng cắt lên đến 1000 lần khi thao tác.
- Bộ ngắt chân không: Bao gồm tiếp điểm chân không lăp theo phương thẳng đứng.
- Biến dòng đo lường tích hợp bên trong 3 pha.
- Biến điện áp đo lường tích hợp bên trong 3 pha.
- Vật liệu cách điện HCEP :
- Vật liệu cách điện Polymer cao cấp, đặc biệt chống nước, hợp kim không gỉ và được xử lý bề mặt chống ăn mòn.
- Trọng lượng nhẹ và thiết kế nhỏ gọn, dễ dàng lắp đặt, thao tác.
- Nâng cao hiệu suất vận hành trong môi trường bị ô nhiễm nặng.
- Nâng cao độ bền và thời gian sử dụng thiết bị.
- Truyền thông từ xa: Modbus, DNP3.0, IEC 60870-5-101, IEC 60870-5-104.

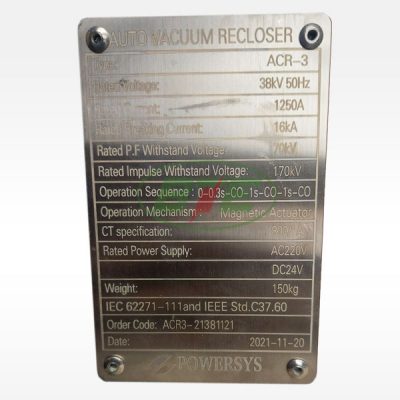

Thông số kỹ thuật Recloser Powersys 38KV
| Mô tả | Thông số |
Đơn vị đo |
|
| Điện áp định mức lớn nhất | 38 |
kV rms |
|
| Dòng điện định mức |
1250A |
A rms |
|
| Tần số định mức |
50 |
Hz |
|
| Dòng điện chịu ngắn mạch |
16 |
kA rms (3s) |
|
| Khả năng chịu điện áp tần số công nghiệp | Điều kiện khô ráo |
70/80 |
kV |
| Điều kiện ẩm ướt |
60/70 |
kV |
|
| (15-20%) dòng cắt danh định mức (minium X/R=4) |
≥ 44 |
Lần |
|
| (45-55%) dòng cắt danh định mức (minium X/R=8) |
≥ 56 |
Lần |
|
| (90-100%) dòng cắt danh định mức (minium X/R=14) |
≥ 16 |
Lần |
|
| Điện áp chịu sung |
170/200 |
kV đỉnh |
|
| Độ bền cơ học |
10.000 |
Lần |
|
| Trình tự động đóng lại (Có thể lập trình) |
o-t1-co-t2-co-t3-co-khóa |
||
| Tiêu chuẩn áp dụng |
IEC 62271-111 ANSI C37.60 |
||

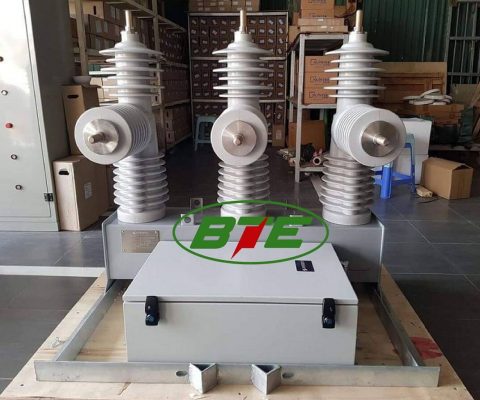

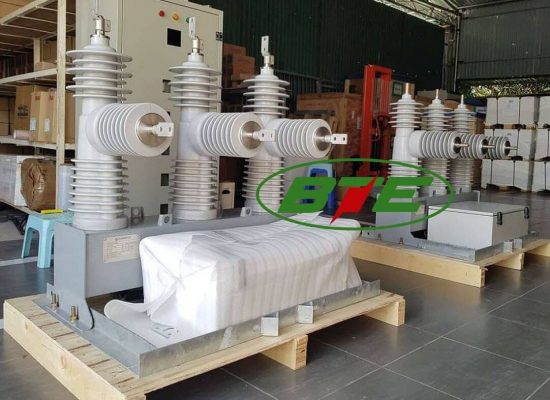

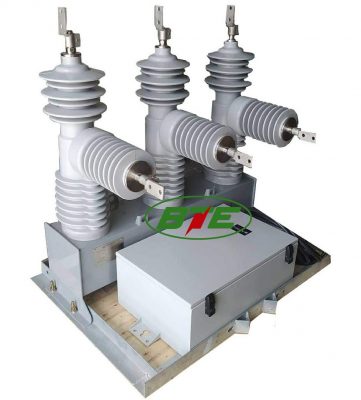

Hình ảnh thực tế Recloser Powersys 38KV
