Tụ bù trung thế 1 pha 23kV 300kvar Nuintek là thiết bị quan trọng trong hệ thống điện trung thế, sử dụng cho lưới điện 35kV, với cách đấu nối kiểu Y, với công dụng bù công suất phản kháng, giảm chi phí tổn thất đường dây, nâng cao hệ số cosφ, giúp tiết kiệm năng.

Tụ bù trung thế 1 pha 23kV là loại tụ bù dầu trung áp, có thể lắp đặt ngoài trời hoặc trong nhà, lắp trong tủ điện cùng với máy cắt trung thế hoặc cầu dao phụ tải để đóng cắt ngoài trời, có nhiều công suất sản xuất theo yêu cầu của khách hàng từ 50kVAR đến 500kVAR.

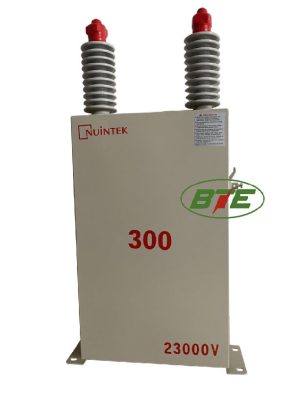

TỤ BÙ TRUNG THẾ 1 PHA 23KV 300KVAR NUINTEK 01

>> Liên hệ ngay để được TƯ VẤN VÀ BÁO GIÁ TỐT QUA TẠI ĐÂY

Thông số kĩ thuật của tụ bù trung thế 1 pha 23kV 300kVAR Nuintek

Điện áp đường dây : 35000 VAC
Điện áp định mức : 23000 VAC
Dung lượng định mức : 300 kVAR
Dòng điện định mức : 13.0A
Tần số công nghiệp : 50Hz
Số pha : 1Φ (pha)
Nhiệt độ làm việc : – 20⁰C ~ + 55⁰C (24 giờ trung bình nhỏ hơn 35⁰C / 1 năm trung bình nhỏ hơn 25⁰C)
Điện áp cho phép lớn nhất :
- Điện áp định mức (Un) x 110% (Nhỏ hơn 12 giờ trong vòng 24 giờ)
- Điện áp định mức (Un) x 115% (Nhỏ hơn 30 phút 24 giờ)
- Điện áp định mức (Un) x 120% (Nhỏ hơn 5 phút)
- Điện áp định mức (Un) x 130% (Nhỏ hơn 1 phút)
Dòng điện cho phép lớn nhất : 150% dòng điện định mức (bao gồm việc kết hợp hiệu ứng quá điện áp và điện dung)
Dung sai điện dung : -5% ~ +10%
Điện áp chịu đựng:
- Giữa các cực đấu dây : Điện áp định mức Un(VAC) x 2 lần, 1 phút hoặc x 2.15 lần, 10 giây. Điện áp định mức Un(VDC) x 4. 10 giây
- Cực đấu dây tới vỏ : 50kvac, 1 phút
Xung điện áp: 150KV
Tổn thất điện môi : ≤0.1W/kVAr (ở 20⁰C)
Tăng nhiệt độ: Nhỏ hơn 30⁰C (ở điện áp định mức, 35⁰C)
Thiết bị xả tụ : Điện áp giảm xuống nhỏ hơn 50V trong vòng 5 phút khi cắt khỏi nguồn điện
Chiều dài dòng rò : ≥25mm/kV
Độ ẩm : Lớn nhất 100%
Tiêu chuẩn áp dụng : IEC 60871
Vị trí lắp đặt : Trong nhà hoặc ngoài trời
Màu sắc : Munsell No. 5Y 7/1
Sơ đồ đấu nối bên trong bình tụ : Với R là điện trở, C là tụ điện
