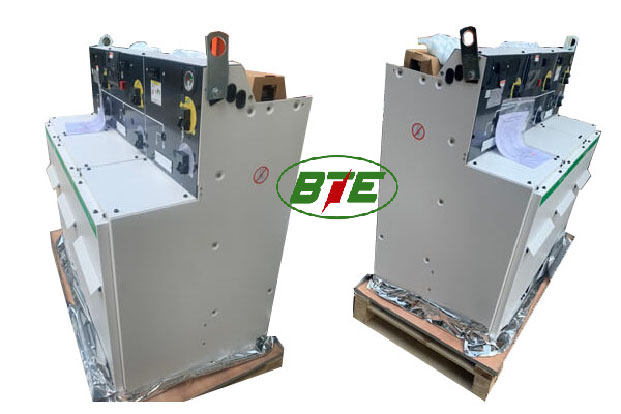

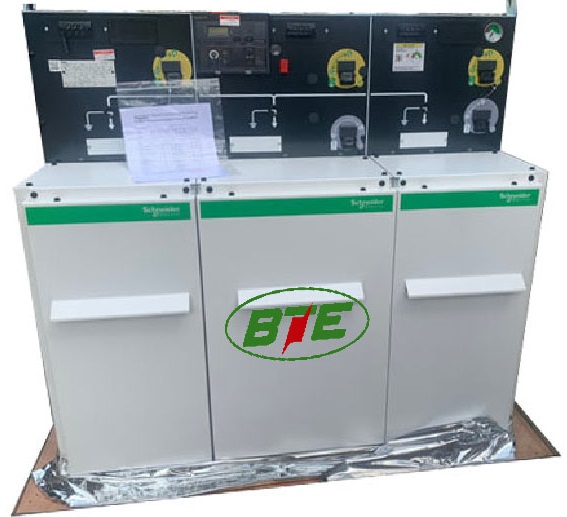

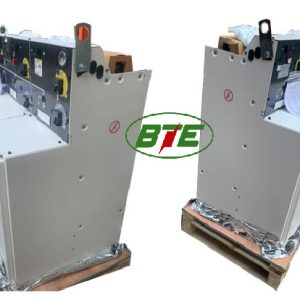

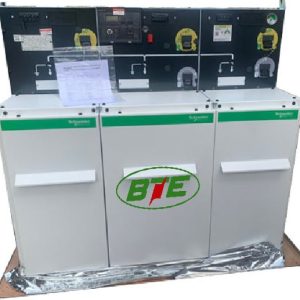

Tủ trung thế RMU 24kV NE-IDI Schneider

Tủ trung thế RMU: Dòng RM6, cách điện bằng khí SF6
Cấu hình: NE-IDI, 3 ngăn không mở rộng, 2 ngăn cầu dao phụ tải đầu vào (I) và 1 ngăn bảo vệ máy biến áp (D)
Điện áp định mức: 24kV
Dòng điện định mức: 630A (ngăn cầu dao phụ tải), 200A (ngăn bảo vệ máy biến áp)
Dòng định mức thanh cái: 630A
Dòng chịu đựng ngắn mạch/ 1 giây: 20kA
Tần số định mức: 50/60Hz
Loại cảm biến áp suất: Áp kế tiêu chuẩn, < 1000 m, nhiệt độ -25…40 °C
Cấp độ bảo vệ: IP67 & IK07
Loại rơle: Rơle điều khiển dòng điện: VIP 400 CUAR
Đèn báo hiệu điện áp cục bộ, đèn báo hiện diện điện áp với cảm biến VPIS V2
Kích thước (HxWxD): 1142 x 1186 x 670 mm
Trọng lượng: 240 kg
Tiêu chuẩn: IEC 62271-200
Thương hiệu: Schneider/ China
Bảo hành: 12 tháng

Thông số chi tiết, quý Khách hàng tham khảo theo phần mô tả, catalog bên dưới

Hotline: 0936137836

Liên hệ ngay với chúng tôi

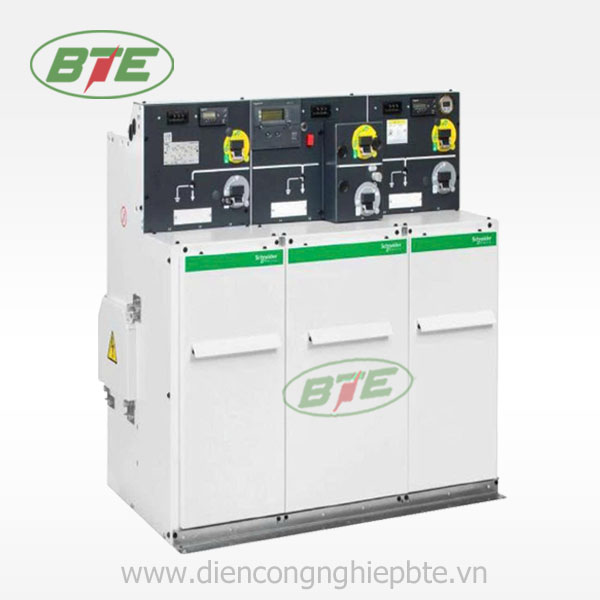

Tủ trung thế RMU 24kV NE-IDI Schneider là một loại tủ điện trung thế đóng cắt có vỏ bọc kim loại, cách điện bằng khí SF6, được sản xuất bởi hãng Schneider Electric. Đây là dòng tủ RM6 của Schneider, được thiết kế để sử dụng trong các lưới điện phân phối 24kV.

trung thế RMU 24kV NE-IDI Schneider

>> Liên hệ ngay để được TƯ VẤN VÀ GỬI BÁO GIÁ QUA TẠI ĐÂY

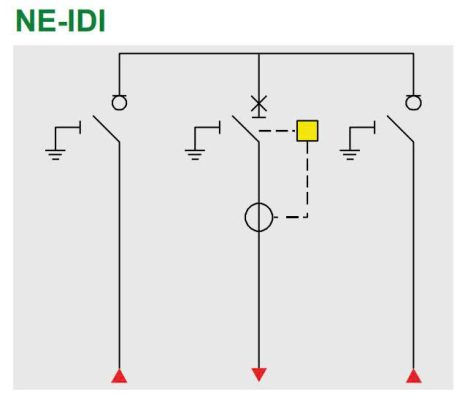

RMU 24kV NE-IDI là tủ trung thế 3 ngăn loại không mở rộng được: 2 ngăn cầu dao phụ tải đầu vào (cách ly) 630A (ngăn I) và 1 ngăn máy cắt đầu ra bảo vệ Máy biến áp dòng định mức 200A (ngăn D).

Tủ RMU Schneider 24kV RM6 là chủng loại tủ RMU (Ring Main Unit) đầu cáp kín với ngăn cầu dao phụ tải đầu vào (ngăn I) và ngăn máy cắt đầu ra (ngăn D) đều sử dụng đầu cáp Tplug (hay Tee Connector).

Thông số kỹ thuật Tủ trung thế RMU 24kV NE-IDI Schneider

Tủ trung thế RMU: Dòng RM6, cách điện bằng khí SF6
Cấu hình: NE-IDI, 3 ngăn không mở rộng, 2 ngăn cầu dao phụ tải đầu vào (I) và 1 ngăn bảo vệ máy biến áp (D)
Điện áp định mức: 24kV
Dòng điện định mức: 630A (ngăn cầu dao phụ tải), 200A (ngăn bảo vệ máy biến áp)
Dòng định mức thanh cái: 630A
Dòng chịu đựng ngắn mạch/ 1 giây: 20kA
Tần số định mức: 50/60Hz
Loại cảm biến áp suất: Áp kế tiêu chuẩn, < 1000 m, nhiệt độ -25…40 °C
Cấp độ bảo vệ: IP67 & IK07
Loại rơle: Rơle điều khiển dòng điện: VIP 400 CUAR
Đèn báo hiệu điện áp cục bộ, đèn báo hiện diện điện áp với cảm biến VPIS V2

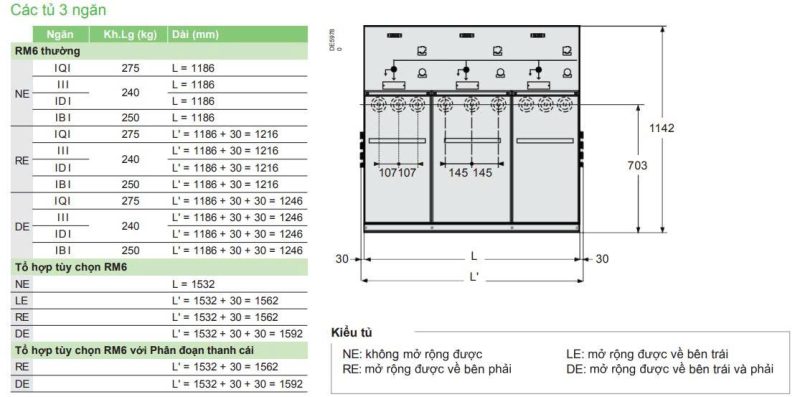

Kích thước (HxWxD): 1142 x 1186 x 670 mm
Trọng lượng: 240 kg
Tiêu chuẩn: IEC 62271-200
