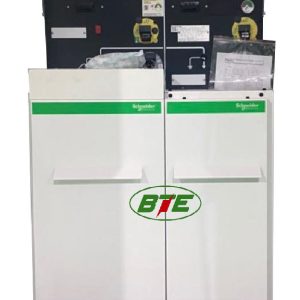

Tủ trung thế RMU 24kV NE-QI Schneider

Tủ trung thế RMU: Dòng RM6, cách điện bằng khí SF6
Cấu hình: NE-QI, 2 ngăn không mở rộng, 1 ngăn cầu dao phụ tải đầu vào (I) và 1 ngăn cầu dao phụ tải kèm cầu chỉ bảo vệ máy biến áp (Q)
Điện áp định mức: 24kV
Dòng điện định mức: 630A (ngăn cầu dao phụ tải), 200A (ngăn bảo vệ máy biến áp)
Dòng định mức thanh cái: 630A
Dòng chịu đựng ngắn mạch/ 1 giây: 20kA
Tần số định mức: 50/60Hz
Loại cảm biến áp suất: Áp kế tiêu chuẩn, < 1000 m, nhiệt độ -25…40 °C
Cấp độ bảo vệ: IP67 & IK07
Đèn báo hiệu điện áp cục bộ, đèn báo hiện diện điện áp với cảm biến VPIS V2
Kích thước (HxWxD): 1142 x 829 x 670 mm
Trọng lượng: 180 kg
Tiêu chuẩn: IEC 62271-200
Thương hiệu: Schneider/ China
Bảo hành: 12 tháng

Thông số chi tiết, quý Khách hàng tham khảo theo phần mô tả, catalog bên dưới

Hotline: 0936137836

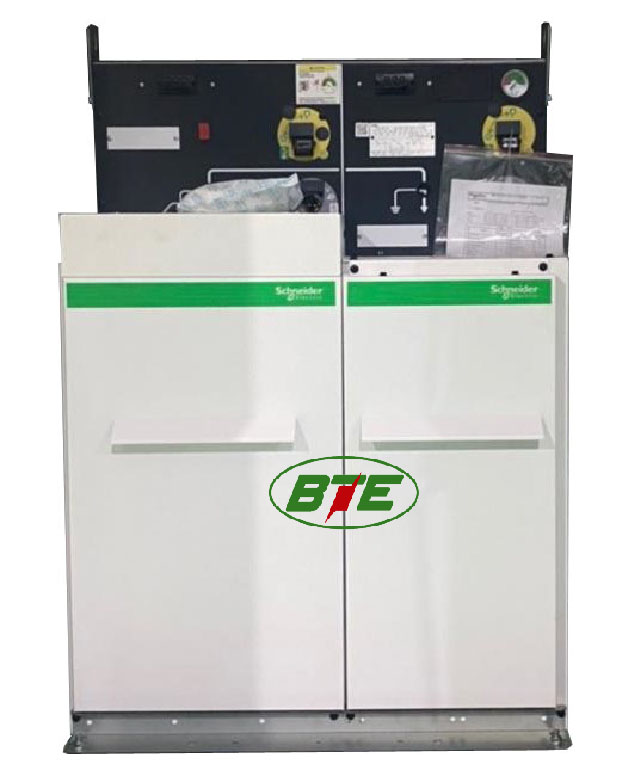

Tủ trung thế RMU 24kV NE-QI Schneider là một loại tủ điện trung thế đóng cắt có vỏ bọc kim loại, cách điện bằng khí SF6, được sản xuất bởi hãng Schneider Electric. NE-QI là cấu hình tủ trung thế thông dụng nhất trong lưới điện 22kV (24kV) dùng cho các trạm đầu cuối ở các nhà máy, xí nghiệp sản xuất nhỏ sử dụng 01 MBA công suất dưới 1800kVA, có thể đặt trong nhà hoặc trong các trạm kiosk vỏ kim loại ngoài trời.

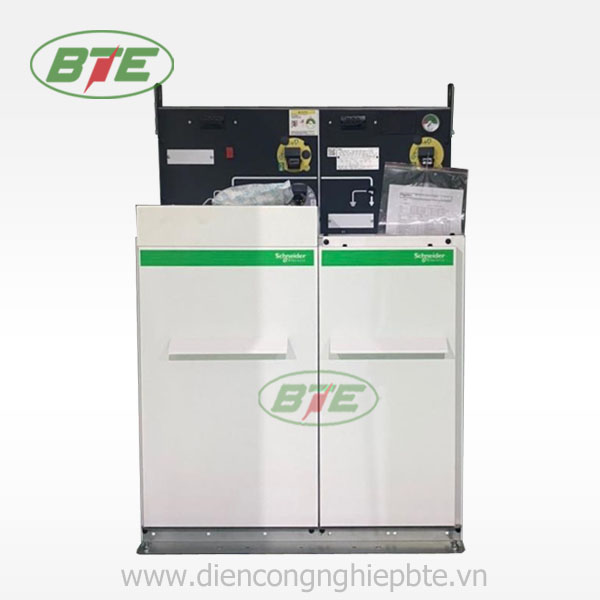

Tủ trung thế RMU 24kV NE-QI Schneider

>> Liên hệ ngay để được TƯ VẤN VÀ GỬI BÁO GIÁ QUA TẠI ĐÂY

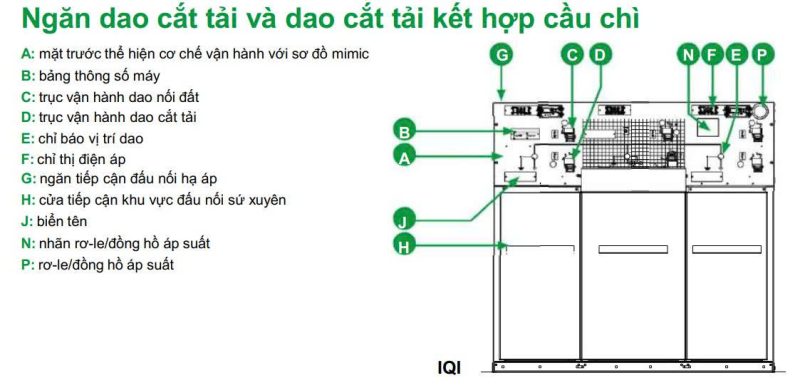

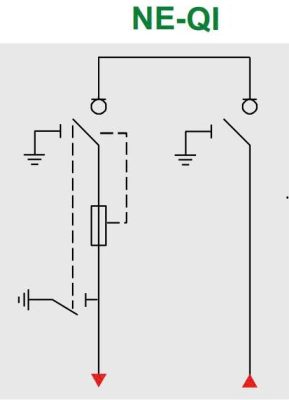

RMU 24kV NE-QI là tủ trung thế 2 ngăn loại không mở rộng được: 1 ngăn cầu dao phụ tải đầu vào (cách ly) 630A (ngăn I) và Ngăn cầu dao phụ tải kèm cầu chì bảo vệ máy biến áp, dòng điện định mức 200A (ngăn Q).

Tủ RMU Schneider 24kV RM6 là chủng loại tủ RMU (Ring Main Unit) đầu cáp kín với ngăn cầu dao phụ tải đầu vào (ngăn I) và ngăn máy cắt đầu ra (ngăn Q) sử dụng đầu cáp Tplug (hay Tee Connector) và đầu cáp Elbow 24kV.

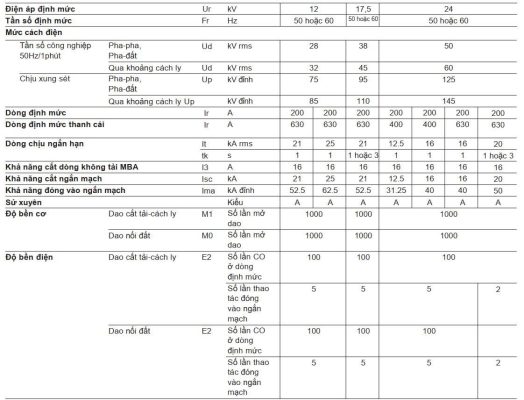

Thông số kỹ thuật Tủ trung thế RMU 24kV NE-QI Schneider

Tủ trung thế RMU: Dòng RM6, cách điện bằng khí SF6
Cấu hình: NE-QI, 2 ngăn không mở rộng, 1 ngăn cầu dao phụ tải đầu vào (I) và 1 ngăn cầu dao phụ tải kèm cầu chỉ bảo vệ máy biến áp (Q)
Điện áp định mức: 24kV
Dòng điện định mức: 630A (ngăn cầu dao phụ tải), 200A (ngăn bảo vệ máy biến áp)
Dòng định mức thanh cái: 630A
Dòng chịu đựng ngắn mạch/ 1 giây: 20kA
Tần số định mức: 50/60Hz
Loại cảm biến áp suất: Áp kế tiêu chuẩn, < 1000 m, nhiệt độ -25…40 °C
Cấp độ bảo vệ: IP67 & IK07
Đèn báo hiệu điện áp cục bộ, đèn báo hiện diện điện áp với cảm biến VPIS V2
Kích thước (HxWxD): 1142 x 829 x 670 mm
Trọng lượng: 180 kg
Tiêu chuẩn: IEC 62271-200
